Bagi pemula di dunia otomotif, CDI (Capacitor Discharge Ignition) mungkin terdengar sedikit teknis dan rumit. Padahal, CDI merupakan salah satu komponen kunci pada sistem pengapian motor yang berfungsi mengatur percikan api di busi. Salah satu bagian penting dari CDI adalah soket atau konektor yang menghubungkannya dengan berbagai komponen kelistrikan motor.
Untuk para pemula, memahami cara membaca soket CDI bisa sangat membantu dalam perawatan, diagnosis, hingga modifikasi motor. Dalam artikel ini, kita akan membahas tips sederhana dan mudah dipahami untuk membaca soket CDI pada semua tipe motor, sehingga kamu bisa lebih percaya diri menghadapi masalah kelistrikan motor.
Apa Itu Soket CDI?
Soket CDI adalah konektor listrik yang menghubungkan CDI dengan kabel-kabel dari berbagai komponen motor, seperti koil pengapian, spul, dan lainnya. Biasanya, soket ini terdiri dari beberapa pin (kaki) yang berfungsi sebagai terminal input atau output sinyal listrik dari dan ke CDI.
Setiap motor bisa memiliki konfigurasi soket CDI yang berbeda, tergantung pada jenis dan pabrikan motornya. Namun, umumnya soket CDI dapat dibedakan berdasarkan jumlah pin dan warnanya.
Kenali Tipe Soket CDI Berdasarkan Jumlah Pin
Langkah pertama dalam membaca soket CDI adalah mengetahui berapa jumlah pin atau terminal yang dimilikinya. Jumlah pin ini biasanya antara 4, 5, atau 6 pin, tergantung tipe dan teknologi pengapian yang digunakan motor.
1. CDI 4 Pin
CDI tipe 4 pin biasanya ditemukan pada motor-motor bebek atau skuter keluaran lama. Tipe ini cukup sederhana dan memiliki empat kabel utama:
Masa (Ground): Biasanya menggunakan kabel warna hitam atau hitam-putih.
Pulser: Kabel ini sering berwarna biru atau biru-kuning dan berfungsi sebagai penghubung sinyal dari spul atau sensor pulser ke CDI.
Output Koil Pengapian: Kabel ini berwarna hitam-kuning dan mengirimkan sinyal dari CDI ke koil pengapian, yang kemudian memercikkan api ke busi.
Input Tegangan dari Spul: Biasanya kabel ini berwarna merah atau merah-hitam, berfungsi sebagai input listrik dari spul ke CDI.
2. CDI 5 Pin
CDI dengan 5 pin umumnya lebih modern dan digunakan di motor-motor keluaran baru, terutama motor matik. Penambahan satu pin tambahan ini umumnya berfungsi sebagai output atau input tambahan:
Pin tambahan: Pin tambahan ini bisa berupa kabel untuk cut-off atau sistem keamanan lain. Warna dan fungsinya tergantung pada tipe motor yang kamu gunakan.
3. CDI 6 Pin
CDI 6 pin biasanya digunakan pada motor sport atau motor dengan performa tinggi. Tipe ini lebih kompleks karena mengatur lebih banyak sinyal. Selain kabel-kabel yang sudah disebutkan di atas, CDI ini biasanya memiliki pin tambahan untuk fitur lain seperti sensor temperatur, speed limiter, atau sensor throttle.

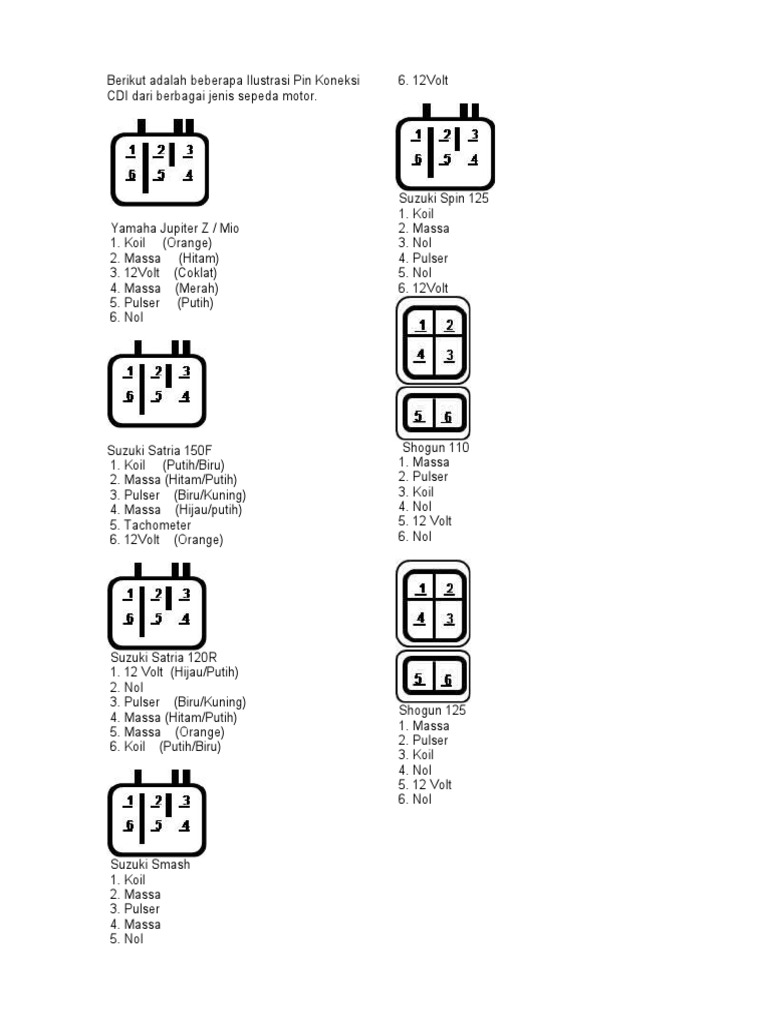

Cara Membaca Soket CDI Berdasarkan Warna Kabel
Setiap kabel pada soket CDI memiliki warna berbeda untuk memudahkan identifikasi fungsinya. Meskipun ada beberapa variasi antar produsen, berikut panduan umum berdasarkan warna kabel yang sering digunakan:
Hitam atau Hitam-Putih: Biasanya digunakan untuk kabel masa atau ground.
Merah atau Merah-Hitam: Input tegangan dari spul.
Biru atau Biru-Kuning: Kabel pulser yang membawa sinyal dari pulser ke CDI.
Kuning-Hitam: Output dari CDI ke koil pengapian.
Hijau: Terkadang digunakan untuk fitur tambahan seperti sensor temperatur atau sistem cut-off.
Oranye atau Abu-abu: Bisa berfungsi sebagai kabel tambahan untuk pengaturan elektronik lain, seperti pengaturan timing pengapian.
Perhatikan bahwa meskipun warna kabel sering kali standar, ada baiknya untuk selalu mengecek diagram kelistrikan motormu untuk memastikan bahwa kamu membaca soket CDI dengan benar.
Cara Membaca Soket CDI dengan Multimeter
Jika kamu ingin lebih memahami kondisi dan fungsi soket CDI, alat seperti multimeter sangat membantu. Multimeter dapat digunakan untuk mengecek kelistrikan pada CDI dan memastikan kabel-kabel terhubung dengan baik.
Langkah-langkah:
Setel multimeter ke mode ohmmeter untuk mengukur resistansi (ohm). Hal ini berguna untuk mengecek kontinuitas arus pada kabel.
Cek kabel masa: Tempelkan probe hitam pada kabel masa (hitam atau hitam-putih) dan probe merah ke bagian ground pada motor. Jika tidak ada arus, berarti ada masalah pada kabel atau koneksi masa.
Cek kabel pulser: Tempelkan probe pada kabel pulser dan kabel masa. Nilai resistansi harus sesuai dengan spesifikasi pabrikan. Jika nilainya terlalu rendah atau terlalu tinggi, pulser bisa jadi rusak.
Cek kabel output koil pengapian: Gunakan multimeter untuk mengecek kontinuitas antara output CDI dan koil pengapian. Jika tidak ada arus, bisa jadi CDI atau koil pengapian bermasalah.
Untuk pemula, ada beberapa kesalahan umum yang sering terjadi saat membaca soket CDI, di antaranya:
Tidak mengecek diagram kelistrikan motor: Setiap motor bisa memiliki konfigurasi kabel yang berbeda. Pastikan selalu mengecek diagram sebelum melakukan pengecekan atau penggantian.
Salah membaca warna kabel: Meskipun kebanyakan kabel memiliki standar warna, beberapa motor bisa memiliki variasi warna yang berbeda. Pastikan kamu memahami warna kabel sebelum mencoba membacanya.
Kurang teliti dalam pemasangan kembali: Setelah pengecekan, pastikan setiap kabel tersambung dengan baik dan tidak longgar. Koneksi yang kurang baik bisa menyebabkan pengapian tidak bekerja secara maksimal.
Kesimpulan
Membaca soket CDI mungkin tampak rumit bagi pemula, tetapi dengan pemahaman dasar tentang jumlah pin, warna kabel, dan menggunakan alat seperti multimeter, kamu bisa mulai mempelajari sistem kelistrikan motor dengan lebih percaya diri. Penting untuk selalu teliti dan berhati-hati saat memeriksa atau mengganti komponen kelistrikan motor.
Dengan mengetahui cara membaca soket CDI, kamu bisa lebih mudah dalam melakukan perawatan, diagnosa, atau bahkan modifikasi motor sesuai kebutuhanmu. Jangan ragu untuk selalu merujuk pada manual motor atau meminta bantuan mekanik berpengalaman jika kamu menemui kesulitan.
